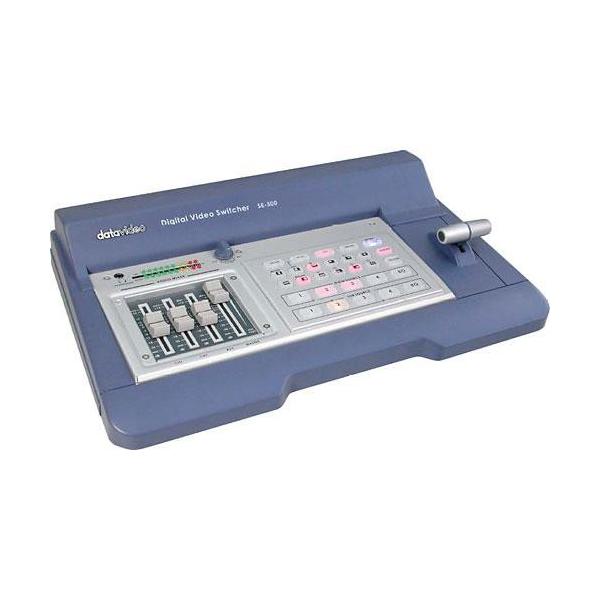

Ringkas dan ringan, Datavideo SE-500 4-Channel Analog SD Video Switcher menampilkan input dan output komposit dan S-Video untuk beralih acara langsung di rumah ibadah, konvensi, lembaga pendidikan, studio kecil, dan tempat lainnya. Keempat input dapat menerima sinyal komposit melalui konektor BNC dan S-Video melalui konektor mini-DIN. Dua bagian keluaran program masing-masing memiliki opsi komposit dan S-Video juga. Untuk melihat pratinjau keempat umpan video, multiplekser onboard mengirim keempat output ke satu monitor melalui feed video komposit. Dengan menggunakan output S-Video dan komposit, satu aliran video komponen berkualitas tinggi dapat dikirim ke DVD atau perekam memori yang kompatibel. Sumber digital juga dapat dihubungkan ke SE-500 menggunakan kotak konverter yang tersedia secara terpisah. Hingga empat saluran audio dapat dimasukkan melalui satu set konektor RCA stereo dan dua jack 1/4 "yang tidak seimbang. Dengan menggunakan fader dan meter audio onboard, suaranya dapat dicampur dan diimbangi dengan benar agar sesuai dengan program Anda. Sumber audio yang seimbang akan memerlukan perangkat switching impedansi yang tersedia secara terpisah untuk memastikan operasi yang tepat.Setelah diatur, gunakan tombol pilihan T-bar dan diterangi untuk beralih dan menerapkan efek ke sinyal video Anda.Beberapa transisi built-in termasuk melarutkan, memudar, dan tisu. SE-500 juga dapat dikontrol melalui RS-232 (konektor DIN-15) dan MIDI. Efek-efek penting seperti gambar-dalam-gambar (PiP), pemrosesan warna, dan layar terpisah juga diintegrasikan ke dalam SE-500. Untuk menjaga hal-hal sederhana, semua input secara internal disinkronkan oleh 4-channel 4: 2: 2 basis waktu korektor (TBC), sehingga tidak ada genlock atau sinkronisasi eksternal diperlukan untuk mencapai transisi yang mulus.

Video System : NTSC 525

Inputs

: 4 x BNC composite video

: 4 x 4-pin S-video

: 1 x RCA unbalanced stereo audio

: 2 x 1/4" / 0.6 cm microphone

Outputs

: 3 x BNC composite video (1 output can be used as component when joined with Y/C via included breakout cable)

: 1 x 4-pin S-video

: 1 x RCA unbalanced stereo audio

: 1 x Headphone

: 1 x 15-pin tally

Other Ports

: 1 x MIDI control

: 1 x 9-pin RS-232 control

Time Base Correction : Full-frame, quad-channel synchronization, 4:2:2, 13.5 MHz

Video Bandwidth

: Component: 5.2 MHz

: S-Video (Y/C): 5.0 MHz

: Composite: 4.5 MHz

: DG, DP ±3%, 3°

Signal-to-Noise Ratio

: Video >50 dB

: Audio >65 dB

Audio

: Frequency Response: 20 Hz to 20 kHz ±3 dB

: THD: <0.1%

Power Input : 12 VDC, 1.5 A (11 W)

Dimensions : 15.75 x 10.5 x 3.25" / 400 x 265 x 83 mm

Weight : 5.5 lb / 2.2 kg
